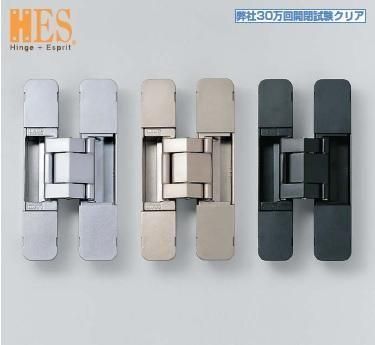

洗練された機能美高耐久性を実現したコンパクトな隠し丁番です。

※実際の色と写真の色は異なる場合がございます。

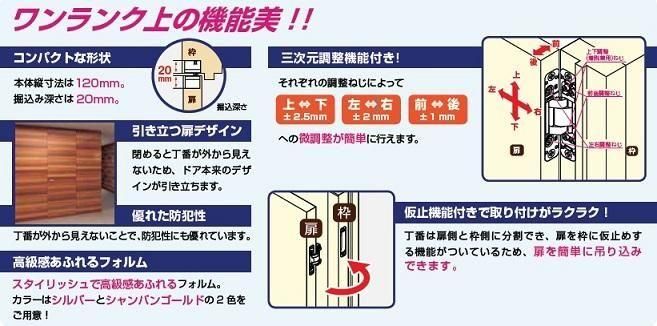

■特長
●掘込深さが浅く(21mm）、扉や枠の掘込加工が簡単です。
●ブラック色が新しく加わりました。
●上下、左右、前後方向の微調整が可能な三次元調整機能付です。
●丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため
　扉を簡単に吊り込みできます。
●扉の垂れ下がりが少ない構造です。


■注意
●ドアダンパー・クローザーを併用する場合は、下記からお選びください。
扉質量は、丁番とドアダンパー・クローザー両方の指定条件を満たす範囲で
設定してください。
・ラプコンドアダンパーLDD-S型
・ラプコンドアダンパーLDD-V型
・ラプコンクローザーLDC-N２
●使用するクローザーによっては、丁番が破損したり、扉が閉まりきらなかったり
　する場合があります。事前にご確認ください。
●コンシールド・ドアクローザーと併用する場合は、HED3D-160型を推奨します。


■付属品
●十字穴付皿タッピンねじ5×20（4本/丁番1ヶ）ステンレス鋼
●六角棒スパナ呼び3

■別売品
加工治具HES3D-120-TMP
※使い回しが可能で、ルーターを使った木扉・枠の掘込加工が簡単に行えます。
