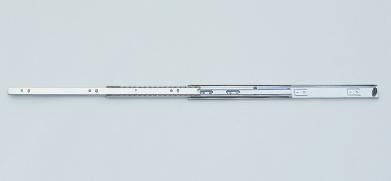

3618-700の選定ポイント

• レール長さ700mm、移動距離700mmの3段引きスライドレールです。


• 耐荷重は147N（15kgf）/ペアです。


• インナーメンバーを完全に引き出せます。


• 全閉時の簡易キャッチと、レバーによる脱着機能があります。

よくあるご質問

Q. 引き出しを奥まで見渡せますか？
A. 移動距離がレール長さと同じ700mmの完全引き出しタイプです。

Q. 推奨ねじは何ですか？
A. M4バインドねじです。

Q. 新旧ロットを組み合わせてもよいですか？
A. 正常に作動しない場合があるため、出荷時と同じインナー・アウターのペアで使用してください。

仕様はスガツネ工業公式カタログ・製品情報に基づいています。

---

レール長さ150mmタイプが新しく加わりました
※選択欄の一番後ろにあります。

■特長
・インナーレールを完全に引き出せる３段引きのスライドレールです。
・レールを全閉にした時、閉じた状態を保持する簡易的なキャッチ機能が付いています。

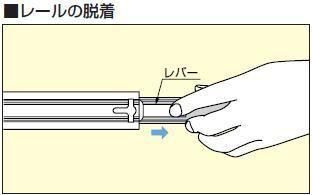

・レバー操作でレールの脱着ができます。
・脱着レバーは左右兼用です。

■注意
下表の耐荷重は引き出し側レールを伸ばした時のレール中央部での静止荷重です。

※樹脂部分が黒→グレーに仕様変更になりました。

■推奨ネジ M4バインドまたはなべ小ネジ

注文コード：190111171 190111172 190111173 190111174 190111175 190111176 190111177 190111178 190111179 190111180 190111181 190045855

■３６１８スライドレールについての重要なお知らせ■

LAMPスライドレール3618につきまして、図面変更が行われております。
弊社、もしくは他社様に於きましてLAMPスライドレール3618をご購入された方は、レールの組み合わせによりましてはアウターとインナーが合わない場合がございますので、ご注意くださいませ。

■症状■

新ロットと旧ロットで配送時と組み合わせが異なるとレールが正常に作動しない。

-特にご注意して頂きたい方-

１）量産で作られる際、アウターとインナーを別々に取り付けられる場合、旧タイプと新タイプが混入しておりますと、わからなくなる場合がございます。

２）在庫を抱えておられる方は、新ロットと旧ロットとの混合が起こる可能性が高くなります。

■解決方法■

大変お手数ではございますが、インナーとアウターレールを取りつけられる際に出荷梱包時と同じペアになる様にご注意くださいませ。

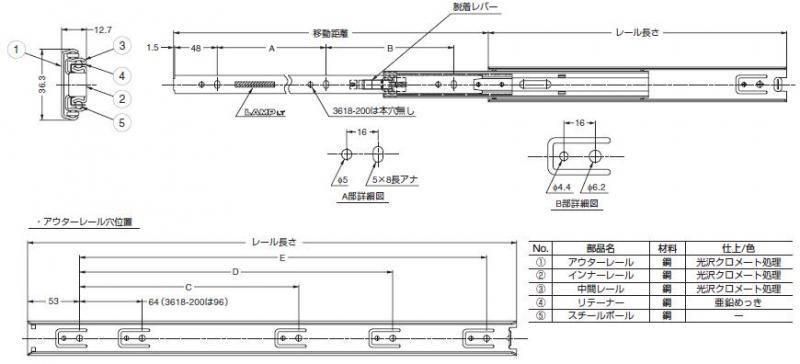

■変更内容■

アウターレール高さ
旧３６．３→新３６．０mm

取り付け方法につきましては、従来通りとなります。

■変更のタイミングについて■

ロット１０−１９（2010年１９週目のロット）
（アウターレール内側、カートン箱の外側に記載）

■■旧タイプ同士、新タイプ同士でしたら、特に問題はございません■■
